Панели

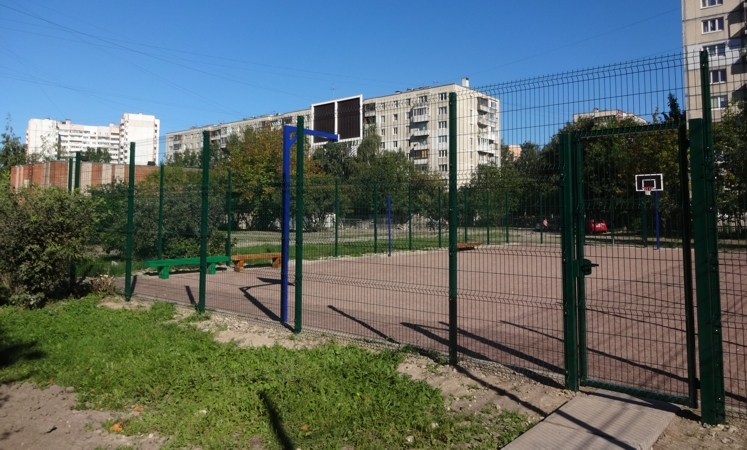

Компания Grand Line предлагает для спортивных площадок панели повышенной прочности: панели Profi (толщина прутка 5 мм), панели Expert (толщина прутка 6 мм), Bastion 5/6 и Bastion 6/8.
Самыми прочными являются панели Bastion 5/6 и Bastion 6/8, которые рассчитанные на интенсивные нагрузки. Эти панели свариваются из стальных вертикальных прутков толщиной 5 или 6 мм с горизонтальными прутками толщиной 6 или 8 мм соответственно. Двойные горизонтальные прутки обеспечивают повышенную прочность.
В панелях Profi и Expert прочность достигается за счёт рёбер жёсткости. Необходимая высота ограждения достигается сочетанием панелей различных высот. Панели произведены из стальной оцинкованной проволоки ГОСТ 3282.
Сварка прутков в панели выполняется на современных высокотехнологичных сетко-сваривающих автоматах европейского производства в полностью автоматическом режиме. Данное оборудование позволяет получать высококачественный сварной шов с минимальным нарушением цинкового покрытия.
Далее панели проходят 9 стадий подготовки поверхности к покраске, включая нанесение конверсионного слоя OXSILAN®. Такой метод подготовки к покраске увеличивает коррозионную стойкость и долговечность изделия. Полимерное покрытие наносится методом порошкового напыления в электростатическом поле. Все операции проводятся на полностью автоматических линиях, что обеспечивает минимальные допуски и постоянное высокое качество покрытия изделий.
Размер ячейки: 200х50 мм (Profi, Expert) или 200х55 мм (Bastion 5/6, Bastion 6/8)
Ширина панели: 2,51 м
Высота панелей: 3 м (2,03+1,03 м) или 4 м (2,03+2,03 м)

• Панель Expert Панель Expert
• Панель Bastion 5/6 Панель Bastion 5/6
• Панель Bastion 6/8 Панель Bastion 6/8
• Панель Profi Панель Profi
•

Столбы и основания

• Столб 62х55 мм Столб 62х55 мм
• Столб 80х80 мм Столб 80х80 мм
• Столб 90х55 мм Столб 90х55 мм
•

 Пластиковая заглушка поставляется вместе со столбом.

• Прямоугольный фланец Прямоугольный фланец
• Треугольный фланец Треугольный фланец
• Усиленный фланец Усиленный фланец
•

Винтовые опоры для столбов ограждения.

Применяются в качестве альтернативы бетонированию столбов.

• возможен монтаж ограждения в любых климатических зонах и погодных условиях
• возможен монтаж в различных грунтах, даже в тех где бетонирование не возможно, скалистые грунты, вечная мерзлота
• высокая скорость монтажа, при автоматизации процесса закручивания опор
• избавляют от необходимости дополнительных действий по заказу, доставке и размещению бетона
• избавляют от ошибок при заливке бетона:
  • неверная глубина или невозможность проконтролировать глубину каждой лунки
  • отсутствие армирования
  • неверная марка бетона
• возможен демонтаж и последующий повторный монтаж ограждения
• возможна точная регулировка столба по вертикали до и после установки ограждения

Винтовые опоры без фланца предназначены для столбов 62х55 мм. Столб погружается в гильзу опоры на глубину 0,5 м, регулируется по вертикали и фиксируется болтами М16, вкрученными в приваренные к опоре гайки.
Винтовые опоры на фланце предназначены для любого столба на треугольном фланце. Фланцы скрепляются между собой болтами и гайками М13. Столб регулируется по вертикали проставочными шайбами.

• Винтовая опора без фланца 1,2 м Винтовая опора без фланца 1,2 м
• Винтовая опора без фланца 1,5 м Винтовая опора без фланца 1,5 м
• Винтовая опора на фланце 1,5 м Винтовая опора на фланце 1,5 м
• Винтовая опора на фланце 1,8 м Винтовая опора на фланце 1,8 м
•

Крепления

На спортивных площадках компания Grand Line применяет травмобезопасные крепления (скоба и винт М6х30). В этом случае винт фиксируется во втулке, которая расположена внутри столба, в результате чего отсутствуют выступающие детали крепежа. Панели скрепляются по горизонтали между собой при помощи специальных клипс, изготовленных из нержавеющей стали.

• Крепление «Скоба + Винт» чертеж Крепление «Скоба + Винт» чертеж
• Крепление «Скоба + Винт» Крепление «Скоба + Винт»
•

Наконечники столбов

Для обеспечения безопасности эксплуатации спортивных площадок, а также для сохранности ограждения от повреждений спортивными снарядами рекомендуется применять гасительные сетки. Для установки сетки воспользуйтесь универсальным наконечником, струной из проволоки и фиксатором проволоки в наконечнике. Сетку закрепите на струне.

Освещение спортивных площадок также важный аспект эксплуатации объекта. В ассортименте наконечников ограждений Grand Line® представлены наконечники столбов 80х80 мм для уличных светильников. Обратите внимание, что столбы ограждения для освещения обычно выше остальных столбов ограждения.

• Струна для крепления СББ и ПББ Струна для крепления СББ и ПББ
• Фиксатор проволоки в наконечнике Фиксатор проволоки в наконечнике
• Наконечник уличного освещения Наконечник уличного освещения
• Наконечник универсальный Наконечник универсальный
•
