Ограждения 2D для промышленных объектов Bastion

Готовые решения Bastion в основном предназначены для ограждения промышленных предприятий, но могут применяться и для ограждения жилых территорий.

Прочность, надежность и долговечность - главные отличительные характеристики ограждений Grand Line и каждого элемента ограждений для промышленных объектов. Заказчики, которые выбирают ограждения Grand Line, получают прочную, надежную и долговечную защиту промышленных объектов или жилых территорий.
Панельные ограждения не требуют дополнительных вложений и обслуживания на протяжении всего срока эксплуатации — их не нужно мыть, красить и дополнительно защищать от коррозии. Конструкция панельных ограждений 2D для промышленных объектов Bastion обеспечивает простой монтаж - забор собирается как конструктор. Также для монтажа не потребует сварка и специальные навыки.
Компания Grand Line предоставляет гарантию 50 лет на технические характеристики и 10 лет на сохранность внешнего вида.

Покрытия

Порошковая окраска

Складские цвета

RAL 6005, 8017

Стандартные цвета по каталогу RAL, производимые под заказ

1014, 1021, 3005, 3020, 5005, 7040, 9005, 9016



Доборные элементы



Технические характеристики


Панельные ограждения
Диаметр проволоки, мм Ячейка,
мм
Ширина панели, мм Высота панели, мм Количество ребер жесткости, шт.

5

200x50

2500

3000

3100

630 2
830 2
1030 2
1230 2
1430 2
1530 3
1730 3
1930 3
2030 4
2230 4
2430 4

Столб оцинкованный с полимерным покрытием с отверстиями.


Столб
Высота ограждения, м Размер панели, мм Высота, м Размер, мм Кол-во креплений на столб, шт
0,70 630 1,10 62x55 2
0,90 830 1,30 62x55 2
1,10 1030 1,50 62x55 2
1,30 1230 1,70 62x55 2
1,50 1430 1,90 62x55 2
1,60 1530 2,00 62x55 3
1,80 1730 2,20 62x55 3
2,00 1930 2,40 62x55 3
2,10 2030 2,50 62x55 4
2,30 2230 3,00 62x55 4
2,50 2430 3,00 62x55 4
3,10 2030+1030 4,00 62x55 6
3,10 2030+1030 4,00 90x55 6
4,10 2030+2030 5,00 90x55 8

Панели Bastion

 Панель изготавливается из стальных вертикальных прутков толщиной 5 и 6 мм и горизонтальных толщиной 6 и 8 мм. Прочность панелей Bastion достигается приваренными с двух сторон горизонтальными прутками, благодаря этому панели Bastion крепче, чем секции ограждения Profi или Medium. На спортивных площадках, где играют в футбол, ограждения испытывают постоянные нагрузки от ударов мячом. Grand Line гарантирует, что такие жесткие условия эксплуатации выдержат только 2D панели Bastion.
Панели изготавливаются из оцинкованного стального прутка ГОСТ 3282.
Перед покраской панель проходит 9 стадий подготовки поверхности, в том числе нанесение конверсионного слоя OXSILAN. Такой метод подготовки к покраске увеличивает коррозионную стойкость и долговечность. Линия подготовки и нанесения полимерного покрытия полностью автоматизирована, что позволяет обеспечить постоянное высокое качество продукции.
Также возможно изготовление панелей из неоцинкованного стального прутка с последующим горячим цинкованием готовых изделий по ГОСТ 9.037-89.



Размер ячейки 200х55 мм
Ширина панели 2,51 м
Высота панелей 1,03; 2,03; 2,43 м

Столбы и основания

Для ограждения Bastion применяются столбы сечением 62х55 и 90х55 мм из стали марки 320, толщиной 1,4 мм, а также сечением 80х80 мм из стали марки 220, толщиной 2,0 мм.
Перед покраской на заводе Grand Line вся продукция проходит девять стадий подготовки и защищается покрытием OXSILAN. Grand Line гарантирует, что в течение 10 лет ограждения не придется подкрашивать – забор сохранит свой первоначальный вид.
По желанию заказчика столбы могут быть выполнены из неоцинкованной стали с последующим нанесением защитного цинкового слоя методом горячего цинкования по ГОСТ 9.037-89.
Соединительный шов столбов 62х55 и 90х55 создан по уникальной технологии seam-lock. Технология позволяет не применять сварку, что обеспечивает сохранность цинкового покрытия, т.е. долговечность каждого столба.

Столб с основанием на болтах                                             Столб с приваренным основанием

Винтовые опоры для столбов ограждения.

Применяются в качестве альтернативы бетонированию столбов.

  • возможен монтаж ограждения в любых климатических зонах и погодных условиях
  • возможен монтаж в различных грунтах, даже в тех где бетонирование не возможно, скалистые грунты, вечная мерзлота
  • высокая скорость монтажа, при автоматизации процесса закручивания опор
  • избавляют от необходимости дополнительных действий по заказу, доставке и размещению бетона
  • избавляют от ошибок при заливке бетона:
    • неверная глубина или невозможность проконтролировать глубину каждой лунки
    • отсутствие армирования
    • неверная марка бетона
  • возможен демонтаж и последующий повторный монтаж ограждения
  • возможна точная регулировка столба по вертикали до и после установки ограждения

Винтовые опоры без фланца предназначены для столбов 62х55 мм. Столб погружается в гильзу опоры на глубину 0,5 м, регулируется по вертикали и фиксируется болтами М16, вкрученными в приваренные к опоре гайки.
Винтовые опоры на фланце предназначены для любого столба на треугольном фланце. Фланцы скрепляются между собой болтами и гайками М13. Столб регулируется по вертикали проставочными шайбами.



Крепления

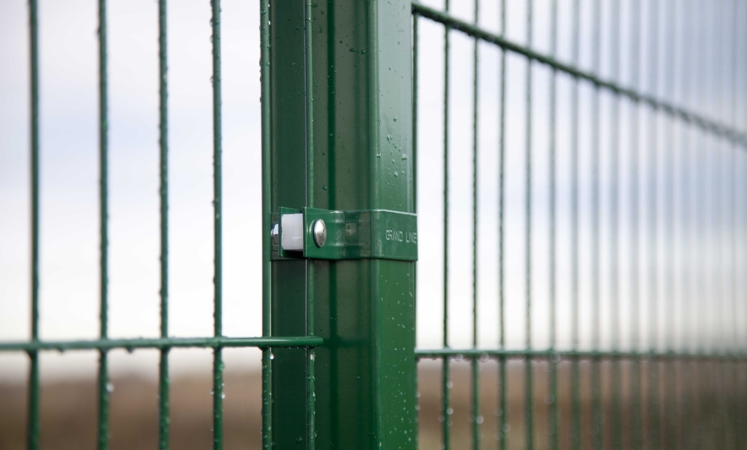

Хомут – подходит для столбов сечением 62х55 и 80х80 мм.
Скоба + болт М6 – подходит для всех столбов ограждения Bastion (62х55, 90х55, 80х80 мм). Комплектуется антивандальной гайкой.
Скоба + винт – также подходит для всех столбов ограждения Bastion (62х55, 90х55, 80х80 мм). При таком крепеже изготавливаются столбы с установленными резьбовыми втулками в отверстиях для крепежа.

Барьеры безопасности

Для защиты от несанкционированного проникновения дополнительно могут устанавливаться над ограждением колючая проволока, спиральный или плоский барьер безопасности, или панели Profi. Для установки потребуются: L или V наконечник, струна для крепления СББ/ПББ, фиксатор проволоки в наконечнике.

Колючая проволока Кол-во витков на 1 м.п. Длина в бухте
СББ диаметр 500/3 4 7-8 м.п
СББ диаметр 500/5 6,2 10 м.п.
СББ диаметр 600/3 4 10 м.п.
СББ диаметр 600/5 6,2 10 м.п.
СББ диаметр 900/5 4,2 10 м.п.
ПББ диаметр 500/5 4,4 10 м.п.
ПББ диаметр 600/5 4,4 10 м.п.
ПББ диаметр 900/5 4,4 10 м.п.
Струна для крепления СББ/ПББ 400 м.п.
